プレート式熱交換器は、特定の波形の一連の金属シートを積み重ねることによって形成される熱交換器です。 さまざまなプレートの間に薄い長方形のチャネルが形成され、プレートを介して熱交換が行われます。 熱交換効率が高く、熱損失が少なく、構造がコンパクトで軽量、床面積が小さく、設置・清掃が便利で、用途が広い。
⒈プレート熱交換器プレートとプレート熱交換器ガスケット
⒉固定プレッシャープレート
⒊アクティビティプレッシャープレート
⒋クランプボルト
⒌上部ガイドロッド
⒍下部ガイドロッド
⒎フロントコラムとリアコラム
2.動作原理

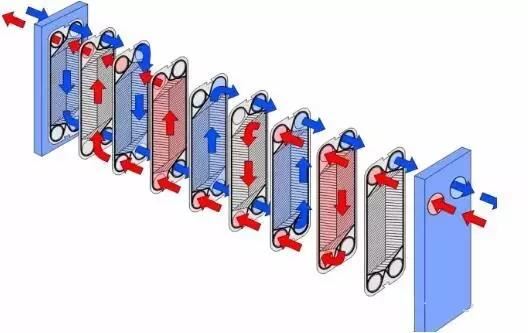

プレート式熱交換器のプレートはシールされており、シールガスケットによってガイドされて、低温と高温の流体通路を分離します。 低温/高温の熱交換媒体は、それぞれの通路を通って流れ、分離されたプレートと熱を交換します。 ユーザーが必要とする温度に到達するため。 各プレートの四隅には開口部があり、プレートバンドルに組み立てられて、流体の分配パイプと収集パイプを形成します。 冷熱媒体の熱交換後、それぞれの収集パイプから逆流してリサイクルされます。
原則1：プレートタイプを見る
1.プレートタイプまたはコルゲートタイプは、熱交換の実際のニーズに応じて決定する必要があります。
2.流量が大きく、圧力損失が小さい場合は、抵抗の小さいプレートタイプを選択する必要があります。それ以外の場合は、抵抗の大きいプレートタイプを選択する必要があります。
3.流体の圧力と温度に応じて、取り外し可能なタイプとろう付けタイプのどちらを選択するかを決定します。
4.プレートの種類を決定するときは、プレートの数が多すぎたり、プレート間の流量が小さすぎたり、熱伝達係数が小さすぎたりしないように、単一のプレート面積が小さすぎるプレートを選択することはお勧めできません。低い。 この問題は、より大きな熱交換器に対してより注意を払う必要があります。
原則2：プロセスとフローチャネルを見る
このプロセスは、プレート式熱交換器内の媒体と同じ流れ方向にある平行なフローチャネルのグループを指し、フローチャネルは、プレート式熱交換器内の2つの隣接するプレートで構成される媒体フローチャネルを指します。 一般に、複数のフローチャネルが並列または直列に接続されて、コールドメディアチャネルとホットメディアチャネルのさまざまな組み合わせを形成します。
プロセスの組み合わせ形式は、熱交換と流体抵抗に基づいて計算し、プロセス条件の要件に基づいて決定する必要があります。 最高の熱伝達効果を得るには、冷水チャネルと温水チャネルの対流熱伝達係数を等しくまたは近くにするようにしてください。 熱伝達面の両側の対流熱伝達係数が熱伝達係数に等しいか近いため、より大きな値が得られます。 プレート式熱交換器のプレート間の流速は等しくありませんが、平均流速は依然として熱交換と流体抵抗の計算に使用されます。" U"型のシングルプロセスのパイプはすべて圧縮プレートに固定されているため、分解して組み立てるのに便利です。
原則3：圧力降下チェックを見る
プレート式熱交換器の設計と選択では、一般に圧力損失に一定の要件があるため、確認する必要があります。 チェック圧力損失が許容圧力損失を超える場合は、プロセス要件が満たされるまで、設計選択の計算を再計算する必要があります。
