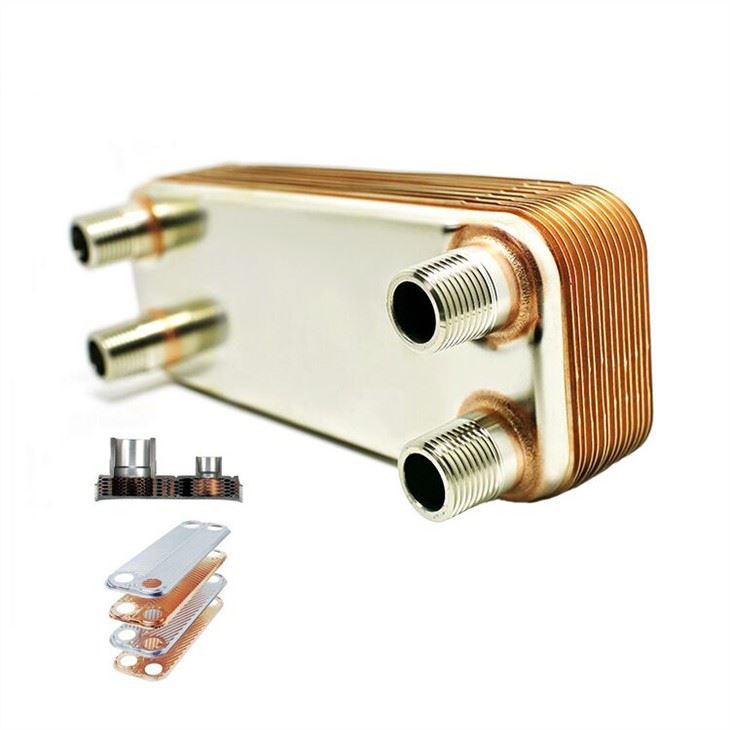

ブラゼドプレート熱交換器コンデンサー

ろう付きプレート熱交換器は、取り外し可能な熱交換器の進化です。シール材はゴムパッドから銅に変わり、プレートは全て銅はんだで接合します。取り外し可能な熱交換器プレートのすべての接点をしっかりと取り付けなければならないように、熱交換器の接触点も完全に溶接する必要があります。

銅製のプレート熱交換器は、完全に溶接されたプレート熱交換器にいくらか似ています。ガスケットもありません。高温高圧の宿題条件に適しており、基本的に修理や清掃はできません。違いは、完全に溶接されたプレート熱交換器のプレートにあります。それは、熱交換器のプレートは高温銅箔によって溶接されている間、アルゴンアーク溶接によって溶接されます。銅製のプレート熱交換器の体積は、通常、完全に溶接されたプレート熱交換器の量よりも小さいです。銅製のプレート熱交換器は、加熱および冷却の分野での機器の新しいタイプです。プレート熱交換器(小さなフットプリント、コンパクトな構造、高い熱交換効率)の一般的な利点に加えて、小さな温度差を処理する能力も非常に顕著であり、省エネ製品です。

モデル	EX14	EX20	EX18	EX26
幅 A (mm)	76	76	94	108
高さ B (mm)	206	318	210	310
長さE(mm)	9+2.3n	9+2.2n	9+2.3n	10+2.3n
水平ポート距離 C (mm)	42	42	52	50
垂直ポートの距離 D (mm)	172	282	167	250
最大圧力 [Mpa]	3	3	1	3/4.5
最大流量 [M3/h]	3.6	3.6	3.6	8.1
重量[kg]	0.6 +0.06n	1.0 +0.08n	1.0 +0.07n	1.3 +0.12n

モデル	EX26C	EX50	EX95	EX120	EX180	EX190	EX200	EX600	EX25E	EX50E	EX60E
幅 A (mm)	124	108	188	246	254	307	321	435	91	107	120
高さ B (mm)	304	525	616	528	847	696	738	1410	323	527	528
長さE(mm)	13+2.3n	10+2.35n	11+2.35n	13+2.36n	13+2.36n	13+2.75n	13+2.7n	22+2.78n	9+1.6n	10+2.35n	8+2.3n
水平ポート距離 C (mm)	70	50	92	174	160	179	188	220	39	50	63
垂直ポートの距離 D (mm)	250	466	519	456	750	567	603	1190	268	466	470
最大圧力 [Mpa]	3	3/4.5	3/4.5	3	3	3	2.1	1.5	4.5	4.5	4.5
最大流量 [M3/h]	8.1	12.7	39	42	42	100	100	300	0.028(n-2)	0.047(n-2)	0.052(n-2)
重量[kg]	2.2+0.16n	2.6 +0.19n	7.8+0.36n	7.2+0.52n	10+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	1 +0.09n	2.6 +0.19n	2.4 +0.19n

モデル	JX100E	EX100	EX210
幅 A (mm)	250	248	322
高さ B (mm)	498	495	739
長さ G (mm)	10+2.15n	10+2.15n	13+2.55n
上横のポート距離 C (mm)	159	157	205.2
低い水平ポート距離 D	166	168	224
ガス垂直ポート距離 E (mm)	369	405	631
水垂直ポート距離 F (mm)	369	405	568
最大圧力 [Mpa]	4.5	3/4.5	3/4.5
最大流量 [M3/h]	0.08(n-2)	42	100
重量 [kg]	6.5+0.37n	6.5+0.37n	13+0.78n

ろう板熱交換器の顕著な特徴:

大半のユーザーが投資コストと運用コストを節約することを保証

1.コンパクトな構造、インストールが簡単

·薄いプレートを使用する

·高熱伝達係数

·低い液体の保持

·軽量

·シェル&チューブ熱交換器の20%~30%に相当する

2. 低水消費量

·ろう付きプレート熱交換器は熱交換効率が高く、同じ冷却条件下でシェルとチューブの熱交換器の冷却水流の1/3を必要とします。

3. 耐久性

·高温(400°C)と高圧(300バール)に耐えることができます

·腐食性の問題を解消

·ガスケットのキャンセル

4. 低いファウリング係数

·高い流れは、ファウリング因子を減少させ、それによって明瞭度因子を減少させる。

5. 高品質

·熱伝達の分野での長年の運転経験と正確なコンピュータ支援設計は、プレート熱交換器を国内産業で最高レベルにしました

現在、ろう付プレート熱交換器は、HVACおよび暖房システム、ならびに産業分野でも使用されています。

品質保証：

1.工場ですか?

はい、私たちは中国最大の熱交換器の製造工場の一つです

1. 見積もりを希望する場合、どのような情報が必要ですか?

熱交換器の動作条件(温度や流量など)

2. MOQとは何ですか?

我々は、緩い数量の注文、混合注文、任意の試用オーダーを受け入れます。

3. いつ料金を受け取れますか?

問い合わせが届いてから1時間以内に見積もることができます。料金を引き受けるのが急務の場合は、お問い合わせの優先順位を考慮するように、お問い合わせまたはメールでお知らせください。
