このガスケット付きプレート熱交換器は、淡水から海水への冷却用に設計されています。船舶タービンの動作を保証するため、さまざまなタイプの熱交換器の適用性能にも一定の違いがあります。しかし、ガスケット付きプレート熱交換器は海洋工学の分野で比較的広範囲に使用されるはずであり、設置面積が小さく、効率が低く、洗浄のために出張できるため広く普及しています。

ガスケット付きプレート熱交換器の製品パラメータ

アイテム	淡水から海水へのプレート熱交換器
ブランド	排出
板材	チタン {{0}.5mm 0.6mm 0.7mm 0.8mm 1mm
ガスケット材質	NBR HNBR EPDM HEPDM VITON FKM シリコーン
フレーム素材	塗装された炭素鋼
フレームの色	青またはカスタムカラー
接続タイプ	フランジまたはネジ山
フランジ規格	ANSI ASME BS BA JIS DIN GB ISO
締付けボルト	M24 M30 M39
設計圧力	最高20Mpa、最低10Mpa
仕事のプレッシャー	ノーマル12.5Mpa
MOQから	1セット
パッケージ	ポリウッドケース
保証	1年
OEMメーカー	交換可能

プレート熱交換器の構造

product-1-1

計算用の製品動作パラメータ

どのような熱源ですか

1.熱源入口温度

2.熱源流量

3.プールの水はどの程度加熱する必要がありますか

4.スイミングプールの水が要求された温度まで加熱されるまでの時間

5.プールの水の初期温度

6.プールの水量

7.プール水の流量

8.循環時間

ソフトウェアで計算できるようにするには、少なくとも 5 つのパラメータを知る必要があります

プレート式熱交換器に関する関連研究

プレート熱交換器 (PHE) は、そのコンパクトさと高い熱性能により、日常の幅広い用途で最も一般的なタイプの熱交換器 (HE) となっています。本研究は、基本的なフラット PHE (FPHE) の熱性能の理解を深め、より効率的な FPHE を開発することも目的としています。 FPHE (改良型 FPHE) の熱性能を向上させるために、新しい流れの配置が提案されています。新しい流れのメカニズムは、

入口ポートと出口ポートがサーマルプレートの同じ側に配置されるガスケットの設計。数値シミュレーションの実行には数値流体力学 (CFD) が使用されています。全体的なシミュレーションは 2 つの FPHE で実行されました。基本的なものと修正されたもの。両方の HE の幾何学的寸法と物理的テスト条件は同一です。ヌッセルト数

( Nu )、スタントン数 (St)、コルバーン係数 j、摩擦係数 (f)、および JF 係数は、現在の熱交換器の熱性能を評価および比較するために使用されます。熱伝達条件は単相 (水-水) と考えられ、レイノルズ数 (Re) の範囲は 250 ～ 2000 です。数値的発見は、文献からのベンチマーク実験データで検証されています。結果は、改良されたFPHEのNuおよびfデータが、それぞれ基本フレームおよびプレート熱交換器の最大70%および4.4倍であることを示しています。修正された FPHE の臨界レイノルズ数 ( Re ecr ) が特定されます。また、JFデータは、

改良された FPHE は、基本的な FPHE と比べて熱性能が ~0.7% ～ 9% 向上しているため、同じ熱負荷で材料とエネルギーを節約できます。本研究の発見により、すべてのケースにおける Nu と f の対応する相関関係も明らかになりました。

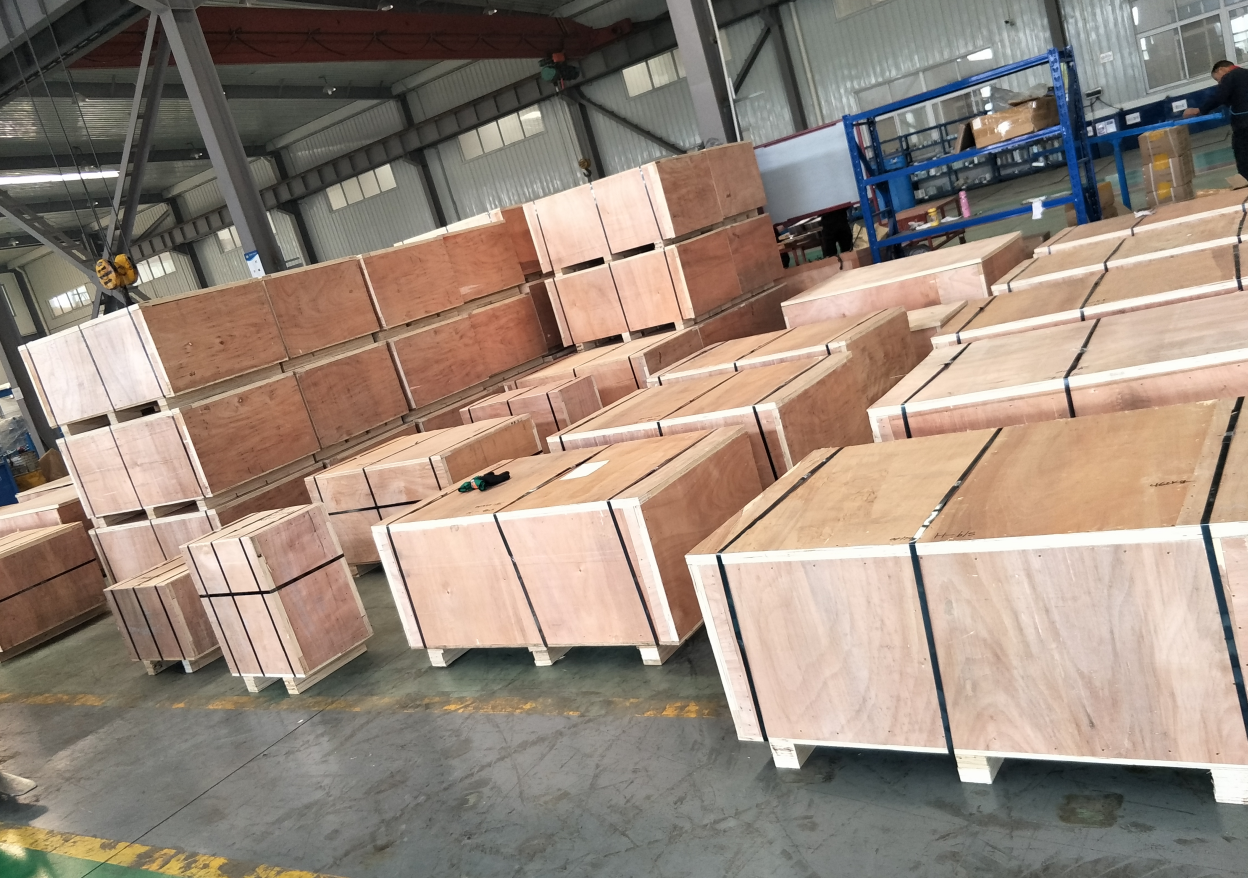

パッケージ
